스타렉스에 LED사이드미러 달기~!

처음 해본 작업이라...버벅거리기도했지만...생각보다 오래 걸리지는 않은 작업이였다...
이 차량은 우리 회사 보스께서 업무용으로 이용하시는 차인데 LED안개등을 찾아보다가...
아래 제품을 보시고는...'이거 사자...이거 달수있지? ' 하면서...덜컥 구입해버린...사이드미러 커버다..

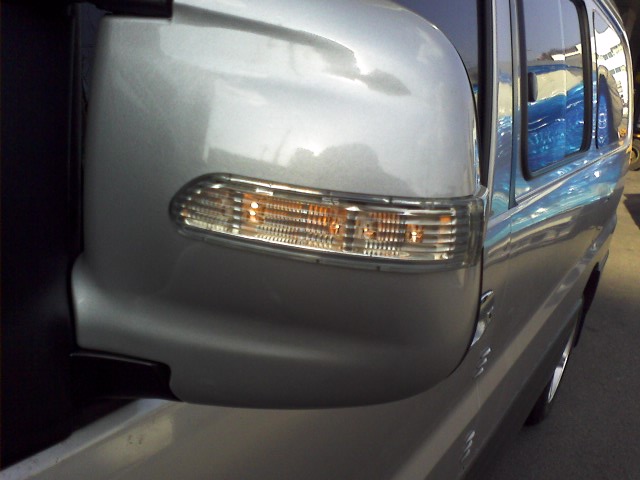

스타렉스에 장착한 LED사이드 미러

위 제품은 지마켓이나 옥션과 같은 오픈마켓에서 쉽게 구할 수 있고
가격은 은색커버와 LED(지금 사진의 제품)까지 55000원정도에 구입할 수 있다.

위 작업을 하려면 문짝 몇번은 뜯어보시고 배선 작업(단순)이 가능한 사람이여야 쉽게 할 수 있을듯...;;

공구로는 +드라이버, 무선드릴, 철사, 작은 니퍼 정도면 될듯하다.

-작업 과정-
1. 우선 기존의 사이드미러를 탈거해야한다... 그러기 위해서 문짝(안쪽)도 분리해내야 하는데.
문짝 분리는 솔직히 진짜 단순하다.
나사가 어디있는지 골고루 찾아보고 다 풀면 되는데...내 성격상 작업에 들어가면 다른 생각없이
몰두 하다보니..역시나 사진은 없다...;;
2. 안쪽에서 문짝을 떼어냈다면 밖에서는 사이드 미러를 분리해야 한다.
바로 사진 왼편에 검은 색으로 된 부분을 일자드라이버를 넣어서 벌리면 (부러지는 듯한 소리와 함께)빠지는데 커버를 떼어 내면 볼트 3개가 버티고 있다. 이 3개(사이즈는 10)만 풀면 사이드 미러는 분리되는데
미러에서 연결된 전선(거울각도 조절)은 안쪽에서 찾아보면 짹을 분리할 수 있게 되어 있다.
짹을 분리한뒤 미러를 떼어내면 끝!
3. 사이드 미러에서 앞쪽 커버를 떼어 내기 위해선 거울을 뽑아(?)야 한다.
혹시 거울이 깨질 수도 있으니 조심해야하며 장갑은 필수~!
거울을 한쪽으로 완전히 젖히면 L 모양으로된 고리(잘안보일 수 있음)가 걸려있는데 손을 약간 안쪽으로 넣은뒤 슬슬 강하게 당기면 거울이 분리가 된다.
4군데에 있는 L 고리는...당기는순간 한군데 이상이 부러질 수 있으니...너무 심려치 말길...;;;
분리한뒤에는 위4군데 아래 4군데의 나사만 풀면 쉽게 커버를 분리할 수 있다.

4. 커버를 분리한뒤에는 사이드 미러 아래쪽을 보면 3개의 나사가 보일꺼다.
이 3개의 나사와 사이드 미러 위쪽에 심지(사이드미러가 움직이는 축)를 고정하고 있는 작은 3개의 나사를
분리사면 사이드 미러가 아에 분리가 되는데 이걸 분리하는 이유는 배선을 깨끗하게 정리하려면
기존배선이 지나간 자리를 따라 배선도 지나가야 하기때문이다.
5. 다시 사이드미러를 역순으로 조립한뒤 다시 장착한다.
장착시 기존 배선이 지나간대로 LED의 배선도 함께 지나가게 한다.
6. 배선을 깜박이에 연결해야하는데...배선이 지나갈 길은 바로... 휀다 안쪽..!
아~! 그리고 배선은 문짝과 휀다 쪽으로 연결된 주름관(배선이 들어있음)쪽으로 빼면 된다...
단, 문쪽에서 주름관을 뽑은뒤에 그 구멍으로 배선을 지나가게 하고 다시 주름관을 끼워서 막으면 된다.
(스피커를 분리해야 그쪽으로 선을 넣을 수 있음)
7. 철사 한쪽끝에 배선을 묶고 철사를 휀다 앞쪽으로 밀어 넣는다.
(문을 다 열고 문틈으로 보면 앞쪽으로 빛이 보입니다. 그곳으로 밀어 넣으세여)
철사를 빼는 건 알아서 잘 하시고...철사를 당기면 배선이 딸려오니...알아서 잘 하시길...
8. 배선은 라이드 뒤쪽에 꽂혀있는 두어개의 짹중에 둥근삼각형으로 생긴 잭이 있는데 이게
깜박이쪽 배선이다...
이걸 분리한뒤 짹 커버를 벗기고 주름관을 걷어내면 3개의 선이 나오는데 검정색이 -선
갈색이 +선이고 다른 방향은 +선이 갈색이나 주황색으로 되어 있으니 알아서 잘 연결하시길...
연결후 절연테입으로 잘 감고 다시 끼우면 끝~!
그리고 스피커 다시 장착하고 문짝 달고 배선 정리만 하면 된다...;;

역시나 이렇게 글로만 써서 이해가 안될 수 있으나....한번 해보시길...
솔직히 처음해서 버벅거리긴 했지만 다시하라고하면 한두시간 이내에 끝낼 수 있는 작업이다..
직접하면 이렇게 싸게 할수 있는데....^^;;;
이걸 샵에서 하면 15만원정도나 지불해야하니....그래도 많이 남는 장사였다..ㅋㅋㅋ(하지만 내차가 아니라는거...)

아직 내차에는 클락션을 못달고 있다...벌써 몇번을 뜯었다가 다시 조립했는지 모르겠다....;;;
그래서 클락션만이라도 달아 놓자 해놓고...아직 컴프레스를 못달아 놨는데....ㅠㅠ

작업 마무리~!!!
문짝 탈거->문짝탈거후 비닐에 덮여 있는 배선을 찾아 짹을 분리한다.->사이드 미러 탈거
->미러의 중간쯤에 있는 검은 커버를 당겨서 분리 3개의 볼트를 풀어서 차체에서 분리한다
->분리한 미러 위 아래 심지(축)을 분리한다 그럼 미러쪽과 차체에 연결되는 쪽이 분리된다
->거울을 당겨서 분리한다->안쪽의 8개 나사를 풀어서 커버를 완전 분리한다
->구입한 커버를 장착하고 배선은 기존 배선을 따라 밖으로 빼낸다
->거울을 다시 끼우고(L고리가 부러졌다면 본드나 실리콘등으로 살짝 발라서 끼운다)
-> 배선을 주름관쪽으로 뺀뒤 -> 철사를 이용해서 배선을 휀다 앞 라이트 쪽으로 보낸다
->배선을 연결하면 끝~!

아~~언제나 아쉬움이 남는 설명....
사진을 수시로 찍어서 큰 도움을 줘야 하지만....역시나....성격이라는게...;;;
아무튼...작업하면서 어려운점이 있다면 글이나 이메일~!!! 전화로 콜~!!
